    По умолчанию Монолитные вспарушенные перекрытия

    Цитата Сообщение от ЦРУ
    ув. Александр_ у меня к вам вопрос. скажите а почему вы это размещаете на всех форумах?
    ваша цель?

    вопрос очень простой и я думаю вы на него сможете дать ответ. спасибо.

    кстате, как погода в Санкт-Петербурге? не в курсе?
    Цель простая. Познакомить людей с этими конструкциями. Желание возникло после того, как походил по форумам и увидел, что сплошь плоские перекрытия. О вспарушенных ни слова. С другой стороны на каждом форуме предлагается поделиться опытом. Почему бы нет? К тому же аудитория каждого форума ограничена. Сообщения мои ориентированы не на проффесионалов, которые вряд ли откажутся от отлаженных у них плоских перекрытий, а на самостройщиков, которые не боятся нестандартных решений.
    А погода в СПб как всегда - дожди, правда, теплее обычного для октября. У нас, частенько, в начале октября снег ложится, ненадолго, конечно. В этом году, пока снега не было.
    Надеюсь, ответил?

  2. # ADS

    Регистрация
    Давно
    Сообщений
    Много


  3. #2
    Друг форума
    Регистрация
    27.03.2012
    Сообщений
    2,098
    Сказать "спасибо"
    0
    Поблагодарили 0 раз за 0 сообщ.

    По умолчанию Re: ****************************

    Пиши, може чего дельного и я почерпну.

  4. #3
    Что? Где? Когда?
    Регистрация
    16.09.2012
    Сообщений
    28
    Сказать "спасибо"
    0
    Поблагодарили 0 раз за 0 сообщ.

    По умолчанию Re: ****************************

    Цитата Сообщение от Кламп
    Пиши, може чего дельного и я почерпну.
    Так в том и вопрос, что уже было здесь написано, а затем взяли и удалили.
    И что теперь - заново писать?

  5. #4
    Друг форума
    Регистрация
    27.03.2012
    Сообщений
    2,098
    Сказать "спасибо"
    0
    Поблагодарили 0 раз за 0 сообщ.

    По умолчанию Re: Монолитные вспарушенные перекрытия

    Хочешь, чтобы я на колени перед тобой стал.

    Ну вот, стою.
    Будешь постить или нет?
    Денег не дам, не проси. Их просто нет.

  6. #5
    Что? Где? Когда?
    Регистрация
    16.09.2012
    Сообщений
    28
    Сказать "спасибо"
    0
    Поблагодарили 0 раз за 0 сообщ.

    По умолчанию Re: Монолитные вспарушенные перекрытия

    В восстановление удалённого.
    Хотел рассказать о неплоских перекрытиях, имеющих подъём в середине перекрываемого помещения. Они представляют собой тонкостенную параболическую оболочку. Оболочка работает на сжатие, поэтому не требуется силовой арматуры в самой оболочке. Арматура укладывается в контур по периметру, поскольку именно периметр здесь работет на растяжение.
    Достоинства:
    - большая несущая способность;
    - экономия бетона и арматуры;
    - меньший вес по сравнению с плоским монолитом;
    - возможность возведения одному без потери качества.
    Недостатки:
    - требуется профильная опалубка и подготовка для выведения в плоскость для пола.

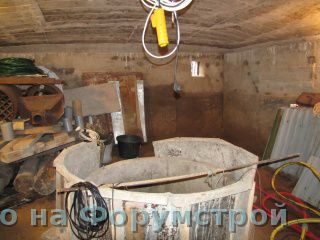

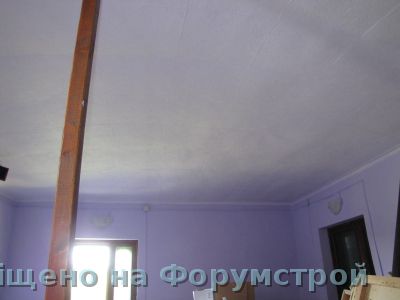

    Для примера было показано то, что сам сделал - фрагменты потолка подвала и второго этажа:
    [attachment=5:2myj6lxo]IMG_0194_.jpg[/attachment:2myj6lxo]
    [attachment=4:2myj6lxo]IMG_0261_.jpg[/attachment:2myj6lxo]
    Размер помещения 4x5м, стрела подъёма 30см, толщина оболочки 6см для рассчётной нагрузки 1000кг/кв.м и бетона марки 200. Три перекрытия. Постройке 14 лет.
    Профиль перекрытия:

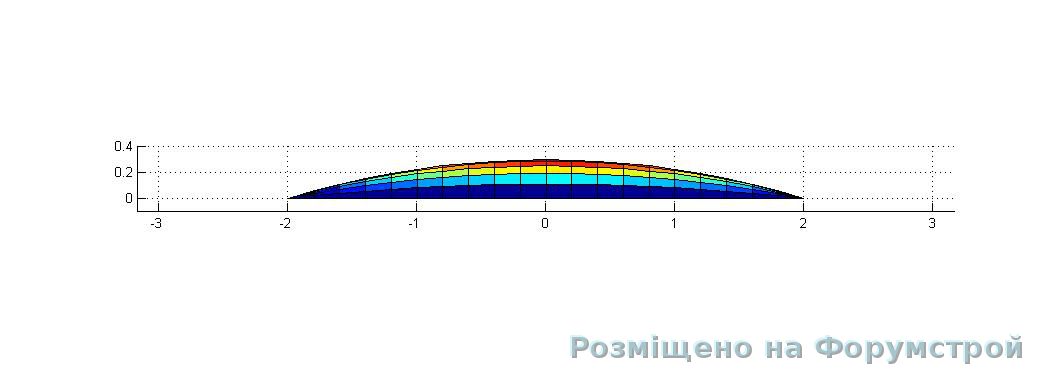

    вид на короткую сторону:
    [attachment=3:2myj6lxo]dvoyak_a.jpg[/attachment:2myj6lxo]

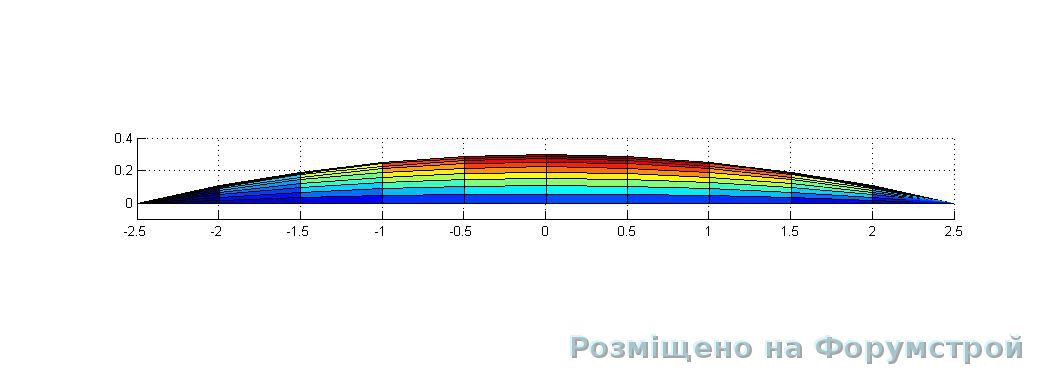

    на длинную:
    [attachment=2:2myj6lxo]dvoyak_b.jpg[/attachment:2myj6lxo]

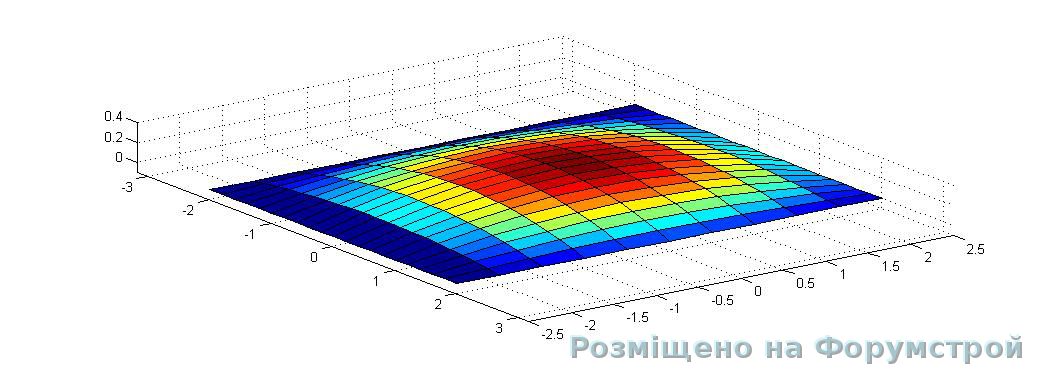

    сверху:
    [attachment=1:2myj6lxo]dvoyak_iz.jpg[/attachment:2myj6lxo]
    Основной книгой по этой теме считаю труд:
    Штаерман Ю.Я. Вспарушенные плиты. Проектирование и возведение. Тбилиси, - 1954г. В ней есть всё необходимое для того, чтобы разобраться в вопросе: методики геометрического и прочностного расчётов с примерами.

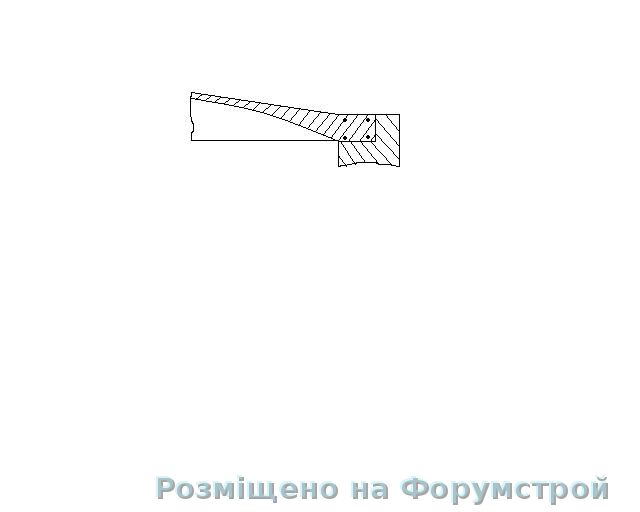

    Ещё одна особенность: по мере приближения к стене, примерно за 50см до неё, толщину оболочки нужно увеличивать, чтобы в плоскости стены толщина была ~15 см. Это нужно для того, чтобы правильно передать усилия от оболочки на армирующий контур. У меня потребовалось 4 прутка диаметром 14 мм - понятно, что иначе их в 6 см толщины не вписать. Для пояснения - схема:
    [attachment=0:2myj6lxo]Разрез_перекр.JPG[/attachment:2myj6lxo]
    Это у меня размер 4x5м, а вообще пролёты - практически любые. В 50-е годы возводили и 16-ти метровые своды.
    Вот, как-то так, пока.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	IMG_0194_.jpg
Просмотров:	158
Размер:	46.7 Кб
ID:	496   Нажмите на изображение для увеличения.

Название:	IMG_0261_.jpg
Просмотров:	158
Размер:	70.4 Кб
ID:	497   Нажмите на изображение для увеличения.

Название:	dvoyak_a.jpg
Просмотров:	158
Размер:	23.0 Кб
ID:	498   Нажмите на изображение для увеличения.

Название:	dvoyak_b.jpg
Просмотров:	158
Размер:	29.3 Кб
ID:	499   Нажмите на изображение для увеличения.

Название:	dvoyak_iz.jpg
Просмотров:	158
Размер:	62.4 Кб
ID:	500

    Нажмите на изображение для увеличения.

Название:	Разрез_перекр.JPG
Просмотров:	158
Размер:	9.7 Кб
ID:	501

  7. #6
    Друг форума
    Регистрация
    27.03.2012
    Сообщений
    2,098
    Сказать "спасибо"
    0
    Поблагодарили 0 раз за 0 сообщ.

    По умолчанию Re: Монолитные вспарушенные перекрытия

    Возникает желание не согласиться с некоторыми утверждениями.
    Но не имею необходимой проф. базы для аргументации.

  8. #7
    Что? Где? Когда?
    Регистрация
    16.09.2012
    Сообщений
    28
    Сказать "спасибо"
    0
    Поблагодарили 0 раз за 0 сообщ.

    По умолчанию Re: Монолитные вспарушенные перекрытия

    Цитата Сообщение от Кламп
    Возникает желание не согласиться с некоторыми утверждениями.
    Но не имею необходимой проф. базы для аргументации.
    Можно и без проф. базы попробовать. Ничего страшного в этом нет. Я тоже не строитель.

  9. #8
    Гость

    По умолчанию Re: Монолитные вспарушенные перекрытия

    Вы говорите профессионалы (предприятия) не делают вспарушенное, ибо не выгодно.
    Но арку (подобие ваших потолков) они делают.
    В чем разница:
    1) арка значительно выше в прогибе от потолка - повидимому не случайно.
    2. потолки типа вспарушенных делают, но со значительным прогибом - это купола.

    А вот низкий прогиб - вспарушенный потолок не делают.

  10. #9
    Что? Где? Когда?
    Регистрация
    16.09.2012
    Сообщений
    28
    Сказать "спасибо"
    0
    Поблагодарили 0 раз за 0 сообщ.

    По умолчанию Re: Монолитные вспарушенные перекрытия

    Я считаю, что чем больше стрела подъёма, тем меньше распорные усилия. У куполов очень большая стрела подъёма. Арки делают, обычно, в проёмах дверных, оконных и они, как правило, не имеют двойной кривизны. А стрела подъёма, опять же по-моему, определяется, скорее, из эстетических соображений. Вспарушенные перекрытия тоже делали с давних времён. В Питере в старых, ещё царских времён, домах таких перекрытий хватает, правда выложены они из кирпича. У Штаермана также говорится о кирпичных вспарушенных. Я хочу сказать, что это далеко не новое решение, скорее - хорошо забытое старое.

  11. #10
    Друг форума Аватар для Andrei constructor
    Регистрация
    29.02.2012
    Адрес
    Харьков
    Сообщений
    2,958
    Сказать "спасибо"
    380
    Поблагодарили 322 раз за 275 сообщ.

    По умолчанию Re: Монолитные вспарушенные перекрытия

    Так и есть. Очень часто такие конструкции двоякой кривизны делали в виде пологональных куполов и парусных куполов.
    Лично мне очень нравятся старые сводчатые перекрытия (монолитные, кирпичные) по металлическим двутавровым балкам (одинарной кривизны). У нас их в Харькове очень много. Они тоже делались вспарушенными, с небольшой стрелкой подъема. К сожалению, они незаслужено забыты строителями и инженерами.
